en vidéo Circuit chargeur de batterie 12v avec coupure automatique/coupure automatique chargeur de batterie 12v/chargeur de batterie 12v

Qu'est-ce qu'un chargeur de batterie à coupure automatique ?

certains chargeurs hors tension ne peuvent peut-être pas arrêter de charger lorsque la batterie est complètement chargée.

nous voulons donc vous montrer un circuit simple pour le chargeur lorsque la batterie est complètement chargée, la charge s'arrêtant automatiquement,

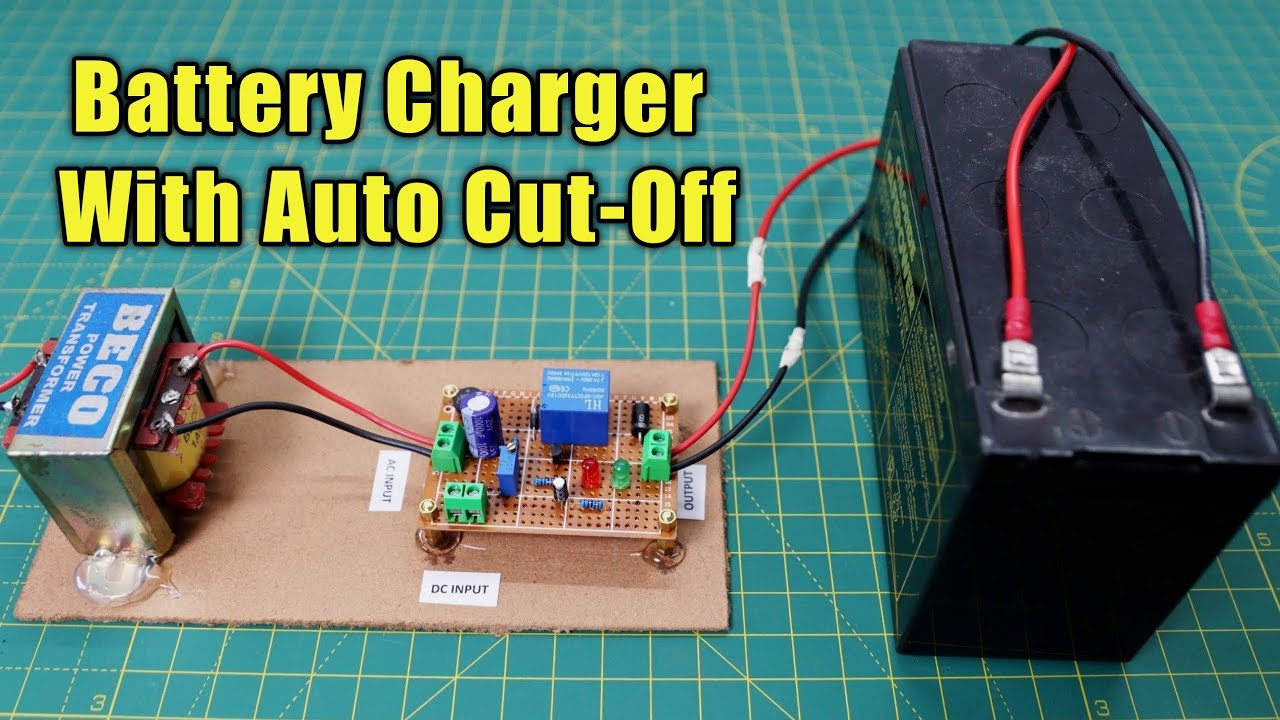

il s'agit d'un circuit du chargeur de batterie à coupure automatique, il n'a que : -

- un transistor NPN type c1815 pour le contrôle de la charge,

- relais pour couper ce chemin de courant à travers la batterie après une charge complète,

- résistance variable de 10 kiloohms connectée à la base du transistor,

la résistance variable utilisée pour limiter la tension à partir du nombre de volts que vous souhaitez arrêter de charger !

Circuit de chargeur de batterie 12 V avec protection contre les surcharges

Ce circuit de chargeur de 12 batteries fournit la fonction de coupure automatique lorsque la batterie est complètement chargée. Avant d'utiliser ce circuit, vous devez régler la plage de tension de coupure pour la coupure automatique. Cet ajustement est effectué par le préréglage mobile de 10k, et pour tester la plage de coupure automatique de la tension de sortie, un multimètre connecté aux bornes de sortie qui vont à la batterie. Cette plage de tension peut être réglée en utilisant n'importe quelle alimentation 13v ou 14v DC qui relie les bornes qui vont à la batterie. Et déplacez le préréglage jusqu'à ce que la led verte s'allume. Une fois la tension de coupure automatique réglée, le circuit est prêt à l'emploi.

Une borne d'alimentation CA d'entrée au transformateur connectée via un relais 12 V. Lorsque la batterie a besoin d'être rechargée, la LED rouge s'allume, lorsque le niveau de charge dépasse environ 12 V ou 13 V, la LED rouge s'éteint et la LED verte s'allume. Et l'alimentation d'entrée du transformateur du chargeur est également déconnectée par le relais.

Chargeur de batterie 12v avec schéma de circuit de coupure automatique

Un minuteur 555 est utilisé pour détecter le niveau de tension et le relais est utilisé pour déconnecter l'entrée CA. Le régulateur de tension 7808 est utilisé pour l'alimentation constante du fonctionnement du circuit à couper à une tension fixe requise.

Ce chargeur de batterie 12 V coupe automatiquement le circuit après une charge complète et fournit un courant élevé de 6 ampères, ce qui peut être utilisé pour une batterie au plomb de grande taille jusqu'à 100 AH. Si vous voulez plus de courant élevé, remplacez le transformateur par 10A et utilisez une diode 10A10. Vous pouvez utiliser un pont redresseur 12v 10 A prêt à l'emploi qui est disponible sur le marché.
